產品名稱：雙溫區管式氣氛爐

產品型號：SKLQ_3-15-Φ80×400(Φ80×400)-JBL

使用單位：西北工業大學

技術參數：
    高溫爐：                        低溫爐：
    電源電壓：380V                  電源電壓：220V
    電源相數：2相                   電源相數：1相
    電爐功率：6KW                   電爐功率：3KW
    工作溫度：1100℃-1400℃         工作溫度：250℃-370℃
    均勻區長度：≥150mm             均勻區長度：≤150mm
    電爐均勻度：≤±8℃             電爐勻度：≤±8℃
    爐膛尺寸：Φ80（外徑）×400（mm）爐膛尺寸：Φ80（外徑）×400（mm）
    空爐升溫時間：≤90min           空爐升溫時間：≤30min

產品介紹：

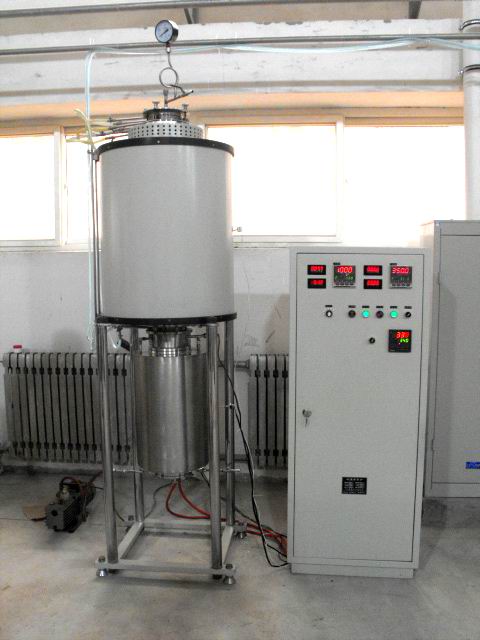

    本系列電阻爐由兩個加熱區組成。上部為高溫區，使用溫度為1400℃，最高1500℃。加熱原件為硅鉬棒加熱體。下區使用溫度為300℃，最高溫度為370℃，加熱元件為電阻絲。高溫爐體在支撐架上部，低溫爐體在爐架下部。高溫爐爐殼用冷板卷焊而成，爐蓋采用鑄鐵材質，在高溫下熱變形小。爐膛采用高溫氧化鋁纖維真空澆鑄成型，保溫效果好，節電效率高。氧化鋁剛玉管從爐膛中部穿過，爐管四周均勻分布加熱體對爐管內部進行加熱。爐管兩端裝有水套法蘭來對剛玉管進行密封，上法蘭上留有熱電偶測溫孔；出氣孔（配有真空閥門）；真空顯示表可檢測爐膛內部真空度，下法蘭與低溫爐連接管進行連接，連接管上留有熱電偶測溫孔，可隨時檢測連接處的溫度，以保證實驗要求。低溫爐爐殼用冷板卷焊而成，爐蓋采用厚鋼板材質，爐膛分兩層，內層為氧化鋁纖維真空澆鑄成型，電阻絲均勻的鑲嵌在爐膛表面，提高了爐膛內部的均勻性，外層用耐火纖維棉填實。不銹鋼爐管從爐膛中部穿過爐管兩端用水套法蘭密封，爐管內部裝有物料支承座用于放置加熱物料。低溫爐上法蘭與高溫爐連接管進行密封連接，下法蘭上留有真空泵連接孔與真空泵進行連接。低溫爐爐體兩側各有一個進氣管（各配有真空閥門），進氣管從外部進入爐體內層在爐膛上進行螺旋纏繞后從爐體下部出去與不銹鋼爐管進行連接，使氣體在進入爐管前進行了預熱。

   本系列電阻爐控制部分在爐體一側，控溫儀表采用日本島電FP93儀表，控溫效果好，控溫精度高，讀數直觀。

可根據用戶進行設計、生產、制造
